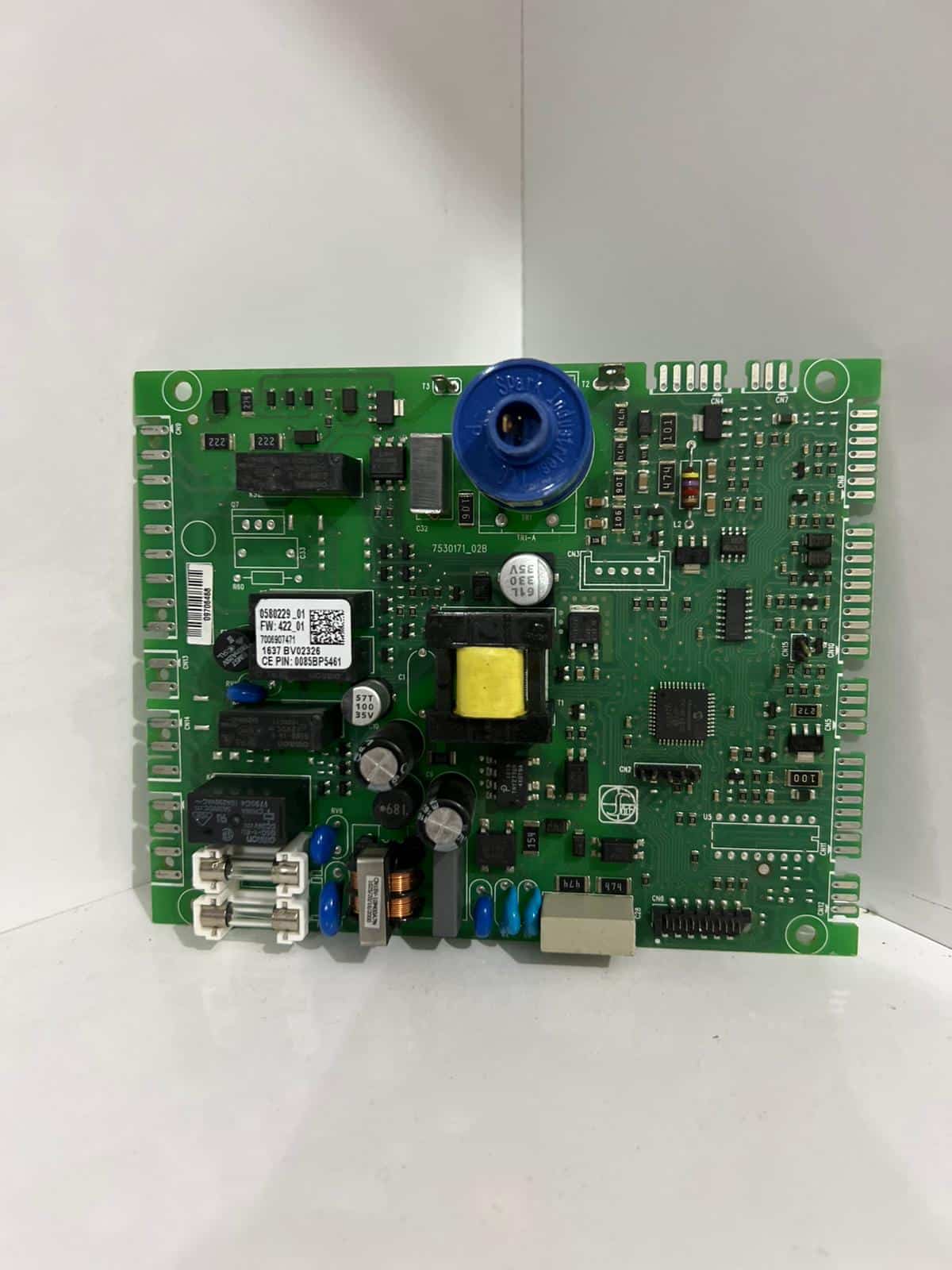

ECA Proteus Blue Ana Kartı

ECA Proteus Plus Blue Ana Kart Nedir?

Ana kart (elektronik kart / kontrol kartı), ECA Proteus Plus Blue kombinin elektronik kontrol sisteminin merkezinde yer alan parçadır. Kullanıcıdan gelen ısıtma ve sıcak su taleplerini, sensörlerden gelen sıcaklık ve basınç bilgilerini ve kombinin güvenli çalışması için gereken tüm kontrolleri kart üzerinde işler. Ateşlemeyi başlatır, alevi denetler, fanı ve pompayı yönetir, gaz valfini kontrol eder ve ekrandaki bilgileri gösterir. Bu yönüyle ana kart, kombinin beyni olarak çalışır.

%100 Orijinal ve Sıfır Parça

Bu ürün orijinal ECA ana kartıdır ve sıfır olarak gönderilir. Orijinal kart, kombinin donanım ve yazılımıyla tam uyumlu çalışır; hatalı ateşleme, verimsiz çalışma veya erken arıza riskini azaltır. Muadil kartların aksine, orijinal kart kombinin emniyet fonksiyonlarını ve kararlı çalışmasını korur.

Hangi Modelle Uyumlu?

Ürün, ECA Proteus Plus Blue (konvansiyonel, hermetik, monotermik) kombi ile uyumludur — örn. PRP‑B 24 HM / 24 kW (20.000 kcal/h).

Dikkat: Bu kart Proteus Plus Blue (konvansiyonel/yoğuşmasız) modele aittir. ECA’nın Proteus Premix (yoğuşmalı) gibi farklı serileriyle karıştırmayın; o modeller farklı kart ve farklı arıza kodu yapısı kullanır. Emin değilseniz kombinizin tam modelini ve mevcut kartın üzerindeki kodu bizimle paylaşın; doğru kartı teyit edelim.

Kartın Kontrol Ettiği Fonksiyonlar
Otomatik ateşleme ve iyonizasyon (alev) algılama
Fan ve hava presostatı (APS) kontrolü
Sirkülasyon pompası yönetimi
Gaz valfi ve modülasyon (%35–100) kontrolü
NTC kalorifer ve kullanma suyu sıcaklık sensörlerinin okunması
Su basıncı ve limit termostat gibi emniyet fonksiyonlarının denetimi
Isıtma ile kullanım suyu arasında geçiş ve ekran/gösterge iletişimi

Not: Ana kart, kombideki tüm parçaların yerine geçmez. Birçok parçayı elektronik olarak kontrol eden ve onlarla haberleşen merkezî bileşendir.

Ana Kart Arızası Belirtileri
Kombi ekranı hiç yanmıyor ya da sürekli sönüyor
Elektrik ve gaz geldiği halde kombi ateşleme yapmıyor
Kombi resete rağmen açılmıyor / sürekli kilitleniyor
Fan veya pompa kontrolünde düzensizlik
Sensör bilgilerinin doğru değerlendirilememesi
Ekranda anlamsız karakterler veya düzensiz çalışma

Önemli: Bu belirtilerin hiçbiri tek başına “kesin kart arızalı” anlamına gelmez. Aynı belirti; NTC sensör, fan/presostat, ateşleme elektrodu, gaz valfi, kablo bağlantıları veya besleme geriliminden de kaynaklanabilir. Bu nedenle kart değişiminden önce profesyonel arıza tespiti yapılmalıdır.

İlgili Arıza Kodları (ECA Proteus Plus Blue)

(Resmi arıza kodlarına göre — Premix’ten farklıdır)

F1 – Aşırı sıcaklık kilitlenmesi (termik emniyet/kart devresi)
F2 – Kullanma suyu NTC sensör arızası
F3 – Kalorifer (ısıtma) devresi NTC sensör arızası
F4 – Alev sinyali yok (ateşleme / alev algılama devresi)
F5 – Hava presostatı (APS) arızası (fan / baca)
F6 – Dış hava sensörü arızası (opsiyonel)
F7 – Düşük su basıncı uyarısı

Bu modelde “kart arızası” adında doğrudan tek bir kod yoktur; kart sorunu genellikle ekranın hiç yanmaması, resete rağmen açılmama veya F1/F4/F5 gibi kodların tekrarlaması şeklinde ortaya çıkar. Kod, ilgili parça (sensör, elektrot, presostat) değişimiyle geçmiyorsa kart kontrol edilmelidir.

Kart Değişiminden Önce

Ana kart kritik bir elektronik bileşendir; değişimden önce arızanın kaynağını doğrulamak bütçenizi ve yeni kartı korur:

Kombiye gelen elektrik beslemesini kontrol edin.
Kart üzerindeki gözle görülür yanık/hasarı inceleyin.
Soket ve kablo bağlantılarını kontrol edin.
NTC sensör, ateşleme elektrodu ve presostatı değerlendirin.
Ekrandaki hata kodunu not edin.
Arızanın karttan mı, karta bağlı başka bir parçadan mı kaynaklandığını belirleyin.
Montaj / Değişim Notu

Elektronik kart değişimi, elektrik ve gaz kaynaklı riskler taşıdığından yetkili teknik servis veya deneyimli bir teknisyen tarafından, kombinin elektriği ve gazı kapalıyken yapılmalıdır. Kullanıcının karta doğrudan müdahale etmesi önerilmez.

SIK SORULAN SORULAR (SSS)

ECA Proteus Plus Blue ana kart ne işe yarar? Ana kart; ateşleme, alev (iyonizasyon) algılama, fan/hava presostatı, sirkülasyon pompası, NTC sensör okuma ve gaz valfi gibi tüm elektronik fonksiyonları yöneten merkezî kontrol kartıdır. Kombinin beyni olarak çalışır.

Bu kart hangi kombiyle uyumlu? ECA Proteus Plus Blue (konvansiyonel, hermetik, monotermik) kombi ile uyumludur (ör. PRP‑B 24 HM / 24 kW). Emin olmak için kombinizin tam modelini ve mevcut kartın üzerindeki kodu paylaşabilirsiniz.

ECA Proteus Plus Blue ile Proteus Premix kartı aynı mı? Hayır. Proteus Plus Blue konvansiyonel (yoğuşmasız), Proteus Premix ise yoğuşmalı bir modeldir; kartları ve arıza kodları farklıdır. Bu nedenle sipariş öncesi model teyidi önemlidir.

Kombim F4 (alev yok) veriyor, kart mı değişmeli? F4 “alev sinyali yok” anlamına gelir; çoğu zaman ateşleme elektrodu, gaz beslemesi veya alev algılamadan kaynaklanır, ancak kartın alev devresi de sebep olabilir. Elektrot ve gaz kontrolünden sonra kod geçmiyorsa kart değerlendirilir.

Ekran hiç yanmıyor, kart arızası mı? Elektrik geldiği halde ekran hiç yanmıyor veya sürekli sönüyorsa en olası nedenlerden biri elektronik karttır. Sigorta ve besleme kontrolünden sonra kart değişimi gündeme gelir.

F1 / F5 / F7 kodları kartla mı ilgili? F1 aşırı sıcaklık, F5 hava presostatı (fan/baca), F7 düşük su basıncı anlamına gelir. Bunlar öncelikle ilgili parça veya sistemle ilgilidir; kart, ancak bu parçalar sağlamken kod tekrar ediyorsa şüpheli olur.

Kombi ateşleme yapmıyor, sebebi kesin kart mı? Hayır. Ateşleme yapmama; ateşleme elektrodu, gaz valfi, hava presostatı veya kart kaynaklı olabilir. Aynı belirti farklı parçalardan da gelebileceği için kesin teşhis şarttır.

Kartı kendim değiştirebilir miyim? Elektrik ve gaz kaynaklı riskler nedeniyle değişimin yetkili servis veya deneyimli bir teknisyen tarafından, kombinin elektriği ve gazı kapalıyken yapılması daha güvenlidir.

Sipariş öncesi uyumluluk kontrolü yaptırabilir miyim? Evet. Mevcut kartın etiket, kod ve bağlantı fotoğraflarını paylaşarak sipariş öncesi uyumluluk teyidi isteyebilirsiniz; böylece yanlış ürün riski en aza iner.
